迈瑞iMEC10监护仪图解说明

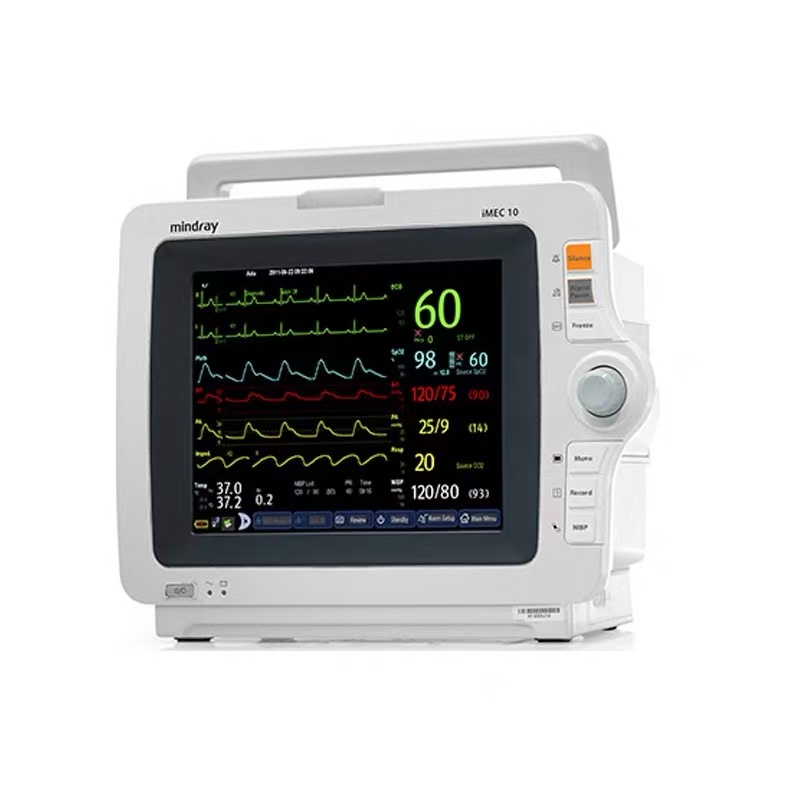

一、整机外观与核心组件‌

主机结构‌

显示屏‌：10.4英寸高亮LED屏，支持多参数同屏显示（ECG、SpO₂、NIBP、呼吸波形等），右上角显示网络状态（如“NTP同步”）及电池电量图标‌。

操作面板‌：右侧集成旋钮（按压确认+旋转调节）、快捷键（报警暂停、NIBP测量、趋势图切换），按键布局符合单手操作习惯‌。

报警灯带‌：顶部三色LED灯（红/黄/青），红色高频闪烁表示危急报警（如心搏停止），黄色慢闪提示技术故障（如导联脱落）‌。

背部接口‌

电源接口‌：DC 12V输入口，支持外接电源适配器或车载电源‌；

通讯接口‌：RJ45网口（连接中央监护系统）、USB-A（数据导出/外接存储设备）、VGA接口（扩展显示屏）‌；

模块插槽‌：血压气泵接口（蓝色）、血氧探头接口（红色），均采用防误插卡扣设计‌。

二、功能模块详解‌

血压模块（NIBP）‌

袖带连接‌：充气管末端标有“BP”标识，袖带绑缚后需确保压力管无弯折，成人模式最大充气压达300mmHg‌；

测量状态‌：屏幕显示动态充气曲线，测量完成时发出“滴”声提示，数据自动标记时间戳‌。

血氧模块（SpO₂）‌

探头类型‌：成人指夹式（520A）、新生儿包裹式（512N），红光/红外双波长传感器，抗运动干扰模式下可过滤部分伪影‌；

信号检测‌：屏幕显示脉动波形及PI（灌注指数），PI＜0.3%提示探头位置不佳或末梢循环不良‌。

三、人机交互与报警管理‌

旋钮操作逻辑‌

短按旋钮‌：进入当前选中菜单（如【报警限设置】）；

旋转调节‌：调节参数数值或切换选项，顺时针增大数值，逆时针减小‌；

长按旋钮（2秒）‌：返回上一级菜单或退出设置‌。

报警优先级与静音‌

三级报警分级‌：

红色：生命体征危急（如心室颤动）；

黄色：技术故障或参数超限（如NIBP袖带漏气）；

青色：低优先级提醒（如电池电量＜20%）‌；

报警静音‌：按压【报警暂停键】可静音180秒，静音期间新报警仍会触发‌。

四、维护与故障排查‌

日常清洁规范‌

屏幕与外壳‌：使用75%酒精棉片擦拭，避免液体流入接口缝隙‌；

血压袖带‌：可拆卸清洗（水温≤40℃），禁止烘干或暴晒‌。

硬件自检与校准‌

自检模式‌：关机状态下同时按住【旋钮】+【记录键】开机，进入硬件诊断界面（需密码332888）‌；

血压校准‌：连接标准压力模拟器，按屏幕提示逐步校准零点与线性度，误差需控制在±2mmHg以内‌。

（注：本图解基于迈瑞iMEC10监护仪V2.5.3版本，操作细节可能因硬件批次或医院定制化配置调整，具体以设备实物为准‌。）
