迈瑞CO2模块拆卸操作指南

一、拆卸前准备工作‌

安全规范‌

断开设备电源（包括AC电源和电池），若为监护仪或呼吸机集成模块，需先关闭主机并取出电池‌。

佩戴防静电手环或手套，避免静电损坏敏感元件‌。

工具准备‌

十字螺丝刀（PH00或PH0规格）、镊子、尖嘴钳、塑料撬棒‌。

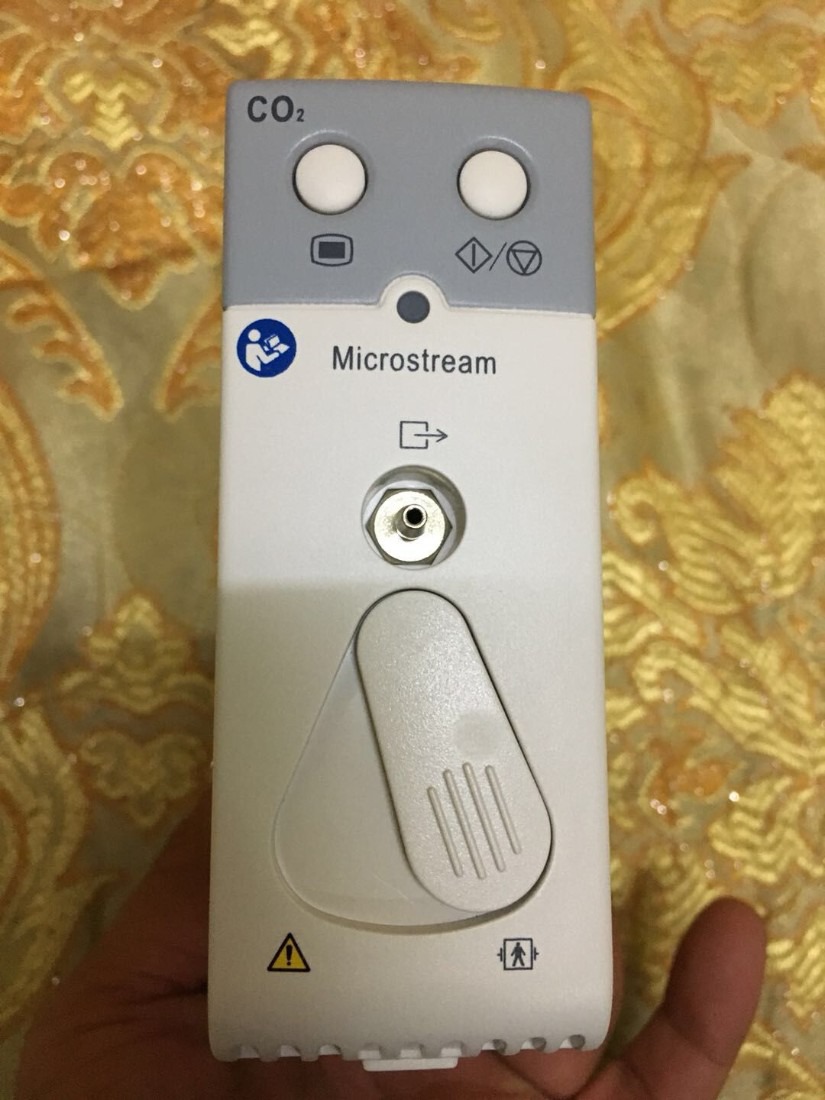

二、旁流CO2模块拆卸流程‌

模块与主机分离‌

步骤1‌：若模块安装在监护仪（如T5/T6/T8系列）扩展槽中，按住模块底部闩锁解锁，沿导轨方向平稳拉出‌。

步骤2‌：若模块通过数据线连接，先断开‌CO2-CABLE‌接口（标记为“GAS”或“CO2”），避免强行拉扯线缆‌。

外壳拆卸‌

步骤1‌：使用十字螺丝刀卸下模块背面4颗固定螺丝（M2.5×6规格）‌。

步骤2‌：用塑料撬棒沿外壳缝隙轻撬，分离上盖与底座（部分型号需先移除侧面卡扣）‌。

内部组件分离‌

步骤1‌：断开传感器与主板的FPC排线（用镊子轻抬卡扣后拔出）‌。

步骤2‌：卸下固定主板的2颗M2螺丝，小心取出主板（注意避免触碰电容、芯片等脆弱元件）‌。

步骤3‌：若需更换气路部件，拔除采样管接口（标记“IN/OUT”），用尖嘴钳松开气管卡箍后分离‌。

三、主流CO2模块（集成型）拆卸流程‌

呼吸机/监护仪拆解‌

步骤1‌：参考主机拆卸手册（如迈瑞BeneView T1），进入维护模式并输入密码315666关闭模块功能‌。

步骤2‌：卸下主机外壳螺丝，定位CO2模块安装区域（通常靠近气路接口）‌。

模块本体移除‌

步骤1‌：断开模块电源线和信号线（标记为“SENSOR”），移除固定支架的2颗M3螺丝‌。

步骤2‌：沿导轨缓慢抽出模块，若遇阻力需检查卡扣或隐藏螺丝是否遗漏‌。

四、注意事项与故障处理‌

操作禁忌‌

禁止使用金属工具直接接触电路板，避免短路‌。

拆卸后若发现冷凝水或腐蚀痕迹，需清洁气路并更换密封圈‌。

常见问题‌

故障现象‌ ‌解决方案‌

排线断裂‌ 更换原厂排线（型号匹配）并重新校准传感器‌

螺丝滑丝‌ 使用反螺纹取出器或联系技术支持‌

气路漏气‌ 检查O型圈是否老化，涂抹硅脂后复位‌

五、重组与测试‌

重组步骤‌

按反向顺序安装组件，确保排线、螺丝完全复位‌。

开机后进入【厂家维护】菜单，执行传感器校准（需密码315666）‌。

功能验证‌

连接模拟气源，观察CO2波形是否稳定，误差范围应≤±2mmHg‌。

（注：本文内容综合自迈瑞官方手册及第三方技术文档，操作风险需自行承担‌。）
