迈瑞CO2模块接线操作指南

一、模块类型与接线场景‌

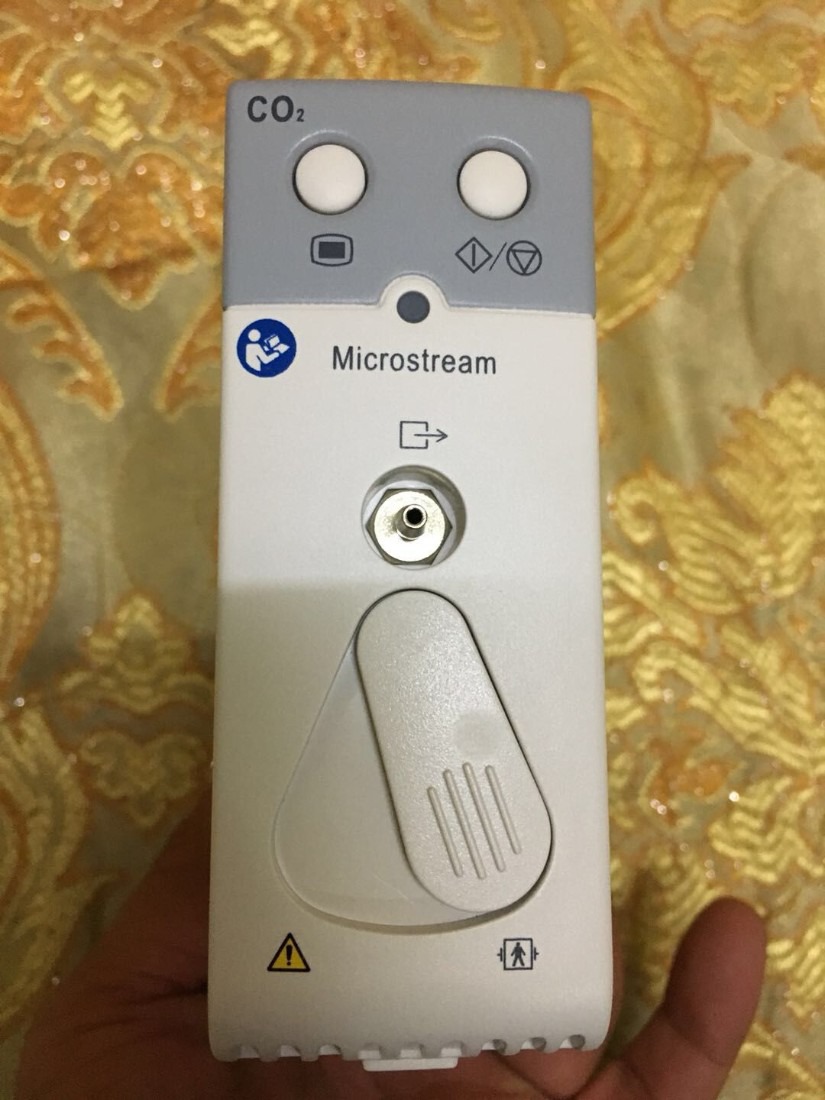

旁流CO2模块（ET CO2）‌

适用于迈瑞T5/T6/T8系列监护仪，通过旁流采样管连接呼吸回路，实时监测呼气末二氧化碳浓度‌。

接线需使用‌专用数据线‌连接模块与监护仪，并确保传感器接口与采样管匹配‌。

主流CO2模块‌

集成于呼吸机（如SV300）或监护仪（IPM6），直接通过内置传感器与患者呼吸回路连接，无需外部采样管‌。

二、旁流CO2模块接线流程‌

硬件连接步骤‌

步骤1‌：将旁流CO2模块（型号如‌ET CO2‌）插入监护仪扩展槽，确保卡扣固定到位‌；

步骤2‌：使用配套数据线连接模块的‌控制端口‌与监护仪‌扩展接口‌（通常标记为“CO2”或“Gas”）‌；

步骤3‌：将采样管一端接入模块的‌气体入口‌（标记为“IN”），另一端连接患者呼吸回路（如气管插管或面罩）‌；

步骤4‌：检查电源状态，模块通过监护仪供电，无需额外电源线‌。

信号线配置（若需外部控制）‌

高/低电平控制‌：若需通过外部设备控制模块开关，可参考类似激光电源接线逻辑：

TH端‌（高电平≥3V）：激活模块工作；

TL端‌（低电平≤0.3V）：关闭模块功能‌。

接地处理‌：确保模块‌GND端‌与监护仪机壳、控制板共地，避免信号干扰‌。

三、接线注意事项‌

接口防错设计‌

迈瑞CO2模块采用防反插接口设计，若连接受阻需检查方向，禁止强行插入‌；

采样管需定期更换（建议每24小时或污染时更换），防止冷凝水堵塞影响数据精度‌。

自检与故障排查‌

开机自检‌：连接完成后启动监护仪，模块自动执行硬件检测（如传感器校准、气路通畅性测试）‌；

报警处理‌：若显示“传感器故障”或“信号丢失”，需检查数据线接口氧化、采样管漏气或模块固件版本兼容性‌。

四、维护与兼容性‌

模块兼容性‌

旁流CO2模块需匹配监护仪型号（如T5/T6/T8），主流模块仅支持特定呼吸机（如SV300）或监护仪（IPM6）‌；

更换模块时需通过‌配置管理密码‌（如315666）校准参数，确保数据同步‌。
