拆卸迈瑞T1监护仪前壳组件图解

关注！迈瑞T1监护仪前壳组件拆卸图解来了！

一文带你掌握拆解步骤，医疗设备工程师、医护人员别错过！

迈瑞T1监护仪作为一款出色的转运监护设备，其前壳组件在整体构造中发挥着关键作用。

从外观上看，前壳设计紧凑且符合人体工程学，尺寸小巧，配合小于 1Kg 的重量，实现了绝佳的便携性，

无论是在救护车狭小空间，还是在飞机转运等场景中，都能轻松携带与操作，满足了严格环境标准下对设备便携的要求。

前壳上设有 5″的高清触控屏幕，这一屏幕不仅显示清晰，呈现多种关键参数和波形，

让医护人员能直观获取患者的生理数据，如 3/5/12 导 ECG、Resp、NIBP、SpO2 等；而且操作灵敏，熟悉的直观界面，

降低了医护人员的使用门槛，提升操作效率。在屏幕周边，前壳合理布局了各类接口与按键，像插件箱接口，

可灵活插接旁流、主流和微流 EtCO₂模块，增强监护能力，实现参数监测的灵活扩展。

同时，前壳组件对内部精密电子元件起到保护作用，其材质坚固耐用，能承受一定程度的碰撞与摩擦，

有效避免内部电路因外部冲击受损，保障设备在复杂转运环境下稳定运行，持续为患者转运过程中的生命体征监护工作提供可靠支持 。

以下是拆卸迈瑞T1监护仪前壳组件图解：

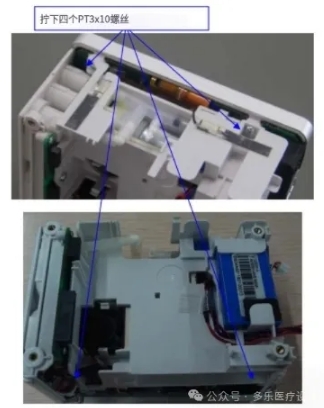

1.拧下固定前壳组件的四颗PT3x10螺钉，然后从主机上卸下前壳组件。

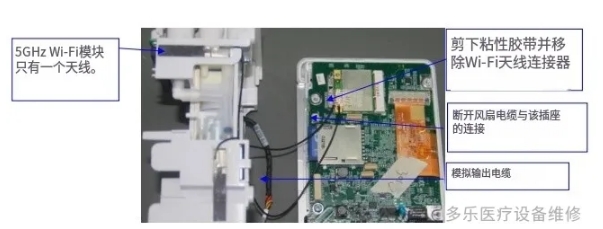

确保断开Wi-Fi天线、模拟输出电缆、风扇电缆、DC-IN电缆和模拟信号电缆的连接器。有关详细信息，请参阅下面的图片。

以上就是迈瑞T1监护仪前壳组件的拆卸步骤。操作时务必小心，若遇难题，可随时咨询专业人士。
