移除迈瑞T1监护仪Wi-Fi模块、SD卡和主板图解

医疗设备维护至关重要，今天直奔主题！迈瑞T1监护仪在使用中，因升级、故障排查等需求，

有时得移除Wi-Fi模块、SD卡和主板。可别小瞧这些操作，错误操作可能让设备“罢工”。接下来，就为大家奉上详细、靠谱的移除图解教程 。

迈瑞T1监护仪的Wi-Fi模块，采用先进无线通信技术，是实现数据高效稳定传输的关键部件 。

通过它，T1监护仪能与医院信息系统、中央监护站及其他医疗设备无缝对接，实时将患者心电、呼吸、心率等监测数据远程传输，

医生可随时查看，还支持多设备协同工作，提升医疗决策的准确性与时效性 。

SD卡则用于存储患者监护数据，像120小时的趋势数据、48小时全息波形、100个警报事件等重要信息都能保.即便监护仪断电或关机，数据也不会丢失，方便医护人员后续回顾分析患者病情变化，为治疗方案调整提供有力依据 。

主板作为核心组件，集成了各类电路与芯片，协调监护仪各模块运作 。

它控制着参数监测、数据处理、显示输出及与外部设备通信等功能，保障监护仪稳定运行。

若主板出现故障，可能导致监护仪无法正常开机、参数显示异常或功能失灵 。

以下是移除迈瑞T1监护仪Wi-Fi模块、SD卡和主板图解：

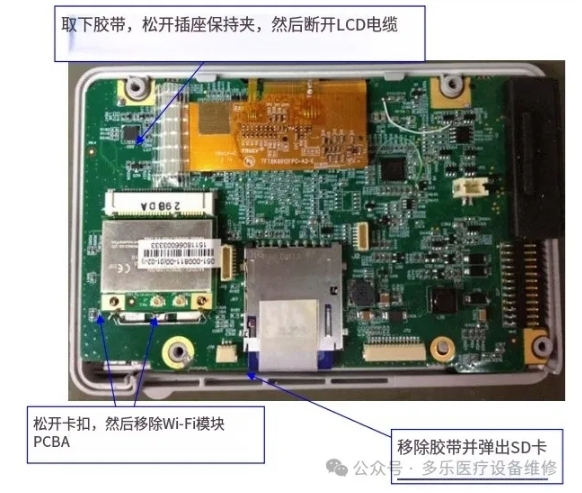

1.松开固定Wi-Fi模块PCBA的卡扣，并将Wi-Fi模块PCBA从主板上取下。

2.剪断胶带，然后按下SD卡释放按钮，以便从主板上移除。3.移除胶带，松开插座保持夹，然后从主板连接器上拆下LCD电缆。将主板从前面壳体组件框架中移除，如下图所示。

注意:

确保在维修主板后将语言设置为客户所需的。请参阅操作员手册以了解如何设置语言。

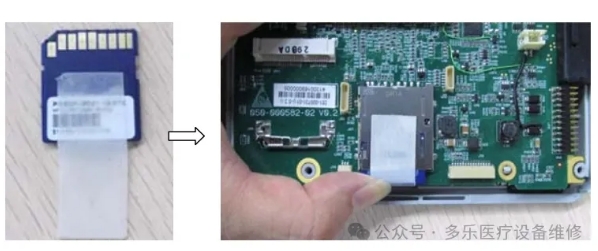

在更换天线后，使用胶带将Wi-Fi天线固定在原位。在重新安装SD卡时，请务必使用胶带将SD卡固定在托盘中。请看下面的图片

到这儿，迈瑞 T1 监护仪 Wi-Fi 模块、SD 卡和主板移除就介绍完啦！希望这份图解帮到了你。

要是操作时碰到问题，欢迎在评论区留言。后续还想了解迈瑞监护仪其他部件拆解，或者有啥医疗设备维修疑问，尽管提，咱们一起探讨！
