迈瑞T5主板050-000264-00 051-000150-00 报价

发布人:多乐监护仪维修网 发布时间:2025-09-25

迈瑞T5主板050-000264-00 051-000150-00 是迈瑞T5监护仪的核心控制单元,相当于设备的 “中枢神经系统”,

承载着数据运算、模块协同、指令执行等关键任务,直接决定监护仪的监测精度、

运行效率与功能扩展性,是保障临床监测工作稳定开展的核心部件。


一、结构设计与硬件配置

1.精密布局与尺寸适配:该主板采用医疗级多层 PCB 板设计,板身尺寸经过精准测算,

与迈瑞 T5 监护仪内部主机腔室完美契合,厚度约 2.0mm,边缘设置 8 个标准化安装孔,通过绝缘螺丝与主机金属框架固定,

安装后无明显晃动,可抵御设备移动过程中的轻微振动。板载元件布局遵循 “信号隔离、散热优先” 原则,

将高频信号模块与电源模块分区布置,减少电磁干扰;同时,在核心芯片区域预留散热空间,搭配主机内置散热风扇,

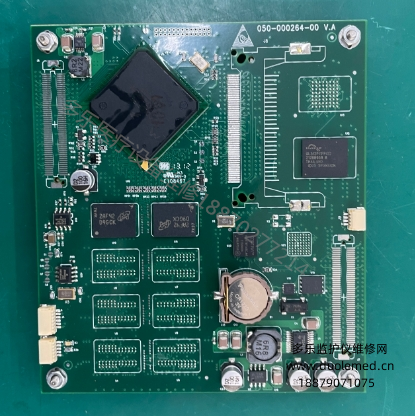

可快速导出工作热量,避免元件因高温受损。板身清晰标注 050-000264-00 与 051-000150-00 双型号标识,

标识采用耐高温丝印工艺,长期使用不易磨损,方便维修人员快速识别与型号核对。

2.核心元件与接口配置:主板集成高性能嵌入式处理器,主频达 1.2GHz,具备强大的数据运算与多任务处理能力,

可同时处理心电、血氧、血压等 8 路以上监测数据;搭载 2GB DDR3 内存与 16GB 工业级存储芯片,

既能快速缓存实时监测数据,又能长期存储患者监测记录与设备运行日志。接口方面,主板配备多种功能接口,

包括与连接板对接的高速数据接口、与显示屏连接的 LVDS 显示接口、

与外部设备通信的以太网接口(支持 100Mbps 传输速率)、USB 2.0 接口(用于数据导出与外设连接),

以及针对扩展模块的专用插槽(支持热插拔),接口针脚采用镀金工艺,接触电阻小于 5mΩ,确保信号传输稳定。


二、核心功能与临床价值

1.数据处理与分析:作为监护仪的数据处理核心,主板可接收来自各监测模块(如心电模块、血氧模块)的原始数据信号,

通过板载信号调理电路对信号进行滤波、放大与模数转换,

再由处理器按照医疗数据算法(如心电算法、血氧饱和度算法)进行分析计算,

最终生成精准的监测参数(如心率、血氧饱和度、收缩压 / 舒张压)。例如,在心电监测中,

主板可快速识别 QRS 波群,计算心率值,同时自动检测心律失常(如房颤、室早),并实时标记异常数据,

整个处理过程延迟低于 50ms,确保监测数据的实时性与准确性,为医护人员判断患者病情提供可靠依据。

2.模块协同与指令控制:主板通过内部总线与连接板、显示屏、按键面板等组件建立通信,实现各模块的协同工作。

当医护人员通过触摸屏调整监测参数(如无创血压测量周期)时,指令经显示屏传输至主板,

处理器快速解析指令后,向对应的监测模块下达控制命令,同时同步更新显示屏显示内容;

若设备出现异常(如电源电压过高),主板内置的故障检测电路可实时捕捉异常信号,

触发报警机制(如声光报警),并在显示屏上显示故障代码,方便维修人员排查问题。

此外,主板支持扩展模块的即插即用,当接入呼末二氧化碳模块时,主板可自动识别模块类型,

加载对应的驱动程序与数据处理算法,无需手动配置,快速拓展设备监测功能。


3.通信与数据管理:主板具备强大的通信能力,

通过以太网接口可将患者监测数据实时上传至医院临床信息系统(LIS)或中央监护系统,

支持多台监护仪数据集中管理,方便医护人员在护士站远程查看患者病情;USB 接口可连接 U 盘,

实现监测数据的快速导出(支持 PDF 与 Excel 格式),便于病历归档与病情分析。

同时,主板内置数据加密模块,对患者隐私数据(如姓名、病历号)进行 AES-128 加密处理,符合医疗数据安全标准,防止数据泄露。

三、可靠性与环境适应性

1.医疗级可靠性设计:主板采用医疗级电子元件,所有元件均通过 ISO 13485 医疗设备质量管理体系认证,

其中电容选用耐高温电解电容(工作温度范围 - 40℃至 105℃),电阻采用金属膜电阻(精度 ±1%),

确保元件在长期使用中性能稳定。主板经过严格的可靠性测试,包括 1000 小时高温老化测试(85℃)、

500 小时低温测试(-40℃)、1000 次振动测试(频率 10-500Hz),以及电磁兼容测试(符合 IEC 60601-1-2 标准),

能抵御医院环境中的电磁干扰(如手术设备产生的电磁场),平均无故障工作时间(MTBF)超过 80000 小时,满足医疗设备高可靠性要求。

2.宽环境适应性:主板工作温度范围覆盖 - 20℃至 60℃,湿度适应范围 10%-90%(无冷凝),

可在医院急诊室、手术室、ICU 等不同环境下稳定运行。即使在高温高湿的手术室(温度 30℃、湿度 80%)

或低温的救护车转运场景(温度 - 10℃),主板仍能保持正常的数据处理与指令控制功能,确保监护仪不中断工作。


四、维护与更换注意事项

在设备维护过程中,若出现监护仪无法开机、数据显示异常、模块无法识别等故障,

可通过主板上的故障指示灯初步判断问题(如电源指示灯不亮可能为供电电路故障)。

日常维护时,需定期检查主板接口是否存在松动、氧化现象,清洁时需先切断设备电源,

使用干燥无尘布轻轻擦拭接口表面,禁止使用酒精、清洁剂等腐蚀性液体,避免损坏元件。

更换主板时,需严格按照迈瑞 T5 监护仪维修手册操作:首先断开设备所有外部连接线,

拆卸主机外壳;然后依次拔下主板上的所有接口连接线(建议拍照记录接线位置),

使用专用螺丝刀拆卸固定螺丝;安装新主板时,需确保接口完全对接(针脚无弯曲),

螺丝紧固力度适中(扭矩控制在 0.8-1.0N・m),防止因安装不当导致电路短路;

更换后需进行设备校准(如心电校准、血氧校准),确保监测数据准确,校准合格后方可投入临床使用。


以上是该产品的介绍,如有购买需要,欢迎扫描下方二维码添加微信进行询价。
