迈瑞T5连接板6802-20-66658 051-000223-01 报价

迈瑞T5连接板 6802-20-66658 051-000223-01 是迈瑞T5监护仪内部核心连接部件，

虽不直接与临床操作交互，却承担着设备各模块信号传输、电力分配的关键职责，

是保障监护仪各项功能协同运行的 “桥梁”，对设备整体稳定性与数据准确性起着决定性作用。

一、结构设计与物理特性

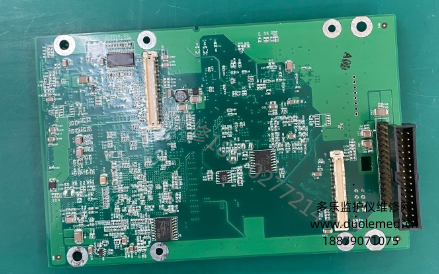

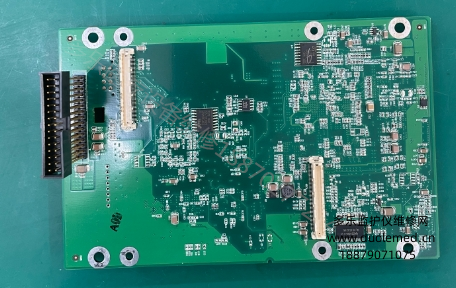

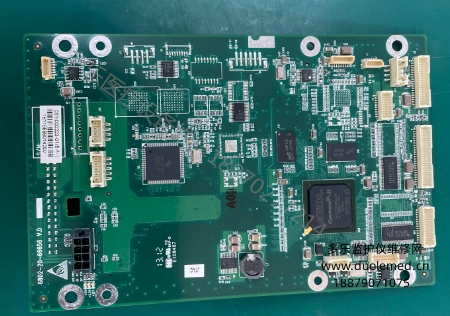

1.精密电路布局：该连接板采用多层 PCB（印制电路板）设计，板身尺寸与迈瑞 T5 监护仪内部安装空间精准匹配，

厚度约 1.6mm，边缘预留标准化安装孔位，可通过螺丝与设备主机框架牢固固定，避免设备运行或移动时产生位移。

板载电路线路采用镀金工艺处理，线路间距严格遵循医疗设备电磁兼容标准，有效减少信号干扰，

确保数据传输的稳定性。同时，板上清晰标注 6802-20-66658 与 051-000223-01 双型号标识，

方便医护人员或维修人员快速识别与核对，提升维护效率。

2.接口配置与分布：连接板表面集成多种功能接口，包括电源接口、数据传输接口及模块对接接口。

其中，电源接口采用防反插设计，可稳定连接设备电源模块，为显示屏、按键面板、监测模块等组件分配适配电压；

数据传输接口支持高速串行通信协议，能实现各模块间实时数据交互；模块对接接口则对应迈瑞 T5 监护仪的扩展插件，

如呼末二氧化碳模块、麻醉气体监测模块等，接口针脚排列紧密且定位精准，确保模块接入后无接触不良问题。

二、核心功能与作用

1.信号中转与整合：作为监护仪内部的 “信号中枢”，该连接板可接收来自心电、血氧、血压等监测模块的原始数据信号，

经过板载信号调理电路处理后，将标准化信号传输至主机核心处理器；

同时，也能将处理器发出的控制指令精准分发至各执行模块，如调整显示屏显示参数、控制按键响应逻辑等。

例如，当血氧模块检测到患者血氧饱和度数据后，信号经连接板传输至处理器，

再由处理器反馈至显示屏呈现，整个过程延迟低于 100ms，保障监测数据的实时性。

2.电力分配与保护：连接板内置过流、过压保护电路，在设备电源电压异常或某模块电流过载时，

可快速切断对应电路通路，避免损坏连接板及下游组件。

此外，其通过分压电路将主机电源输出的电压转换为各模块所需的适配电压，如为显示屏提供 12V 直流电压，

为按键面板提供 5V 直流电压，确保各组件在安全稳定的电力环境下运行。

三、适配性与可靠性

1.设备专属适配：该连接板为迈瑞 T5（黑字）监护仪专属配件，接口定义、电路参数与设备硬件系统完全匹配，

无法与其他型号监护仪通用。其设计充分考虑迈瑞 T5 监护仪的模块扩展需求，当设备接入热稀释法心排量、

无创心排等扩展模块时，连接板可自动识别模块类型，并分配对应的信号通道与电力资源，无需额外调整电路，满足临床多样化监测需求。

2.医疗级可靠性标准：连接板采用医疗级电子元件，如耐高温电容、抗干扰电阻等，

工作温度范围覆盖 - 10℃至 50℃，可适应医院急诊室、手术室等不同温度环境。

同时，经过 1000 小时老化测试、电磁兼容测试及振动测试，在设备日常移动、频繁开关机等场景下，

仍能保持稳定性能，平均无故障工作时间（MTBF）超过 50000 小时，符合医疗设备高可靠性要求。

四、维护与更换要点

在设备维护过程中，若出现某模块无法识别、数据传输中断或局部组件无供电等故障，

需优先检查连接板接口是否存在松动、氧化或针脚弯曲问题。清洁时需使用干燥无尘布轻轻擦拭接口表面，

避免使用酒精等腐蚀性液体。更换连接板时，需先切断设备电源，按照拆卸顺序依次断开各接口连接线，

再通过专用工具拆卸固定螺丝，安装新板时需确保接口完全对接，螺丝紧固力度适中，防止因安装不当导致电路接触不良。

以上是该产品的介绍，如有购买需要，欢迎扫描下方二维码添加微信进行询价。
