当前位置:首页 > 迈瑞T5配件 > 迈瑞T5监护仪电池板6802-20-66654 报价
迈瑞T5监护仪电池板6802-20-66654 报价
发布人:多乐监护仪维修网 发布时间:2025-09-27

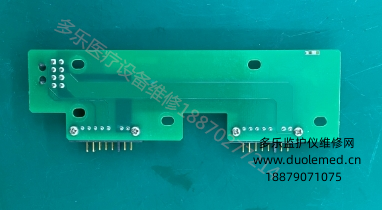

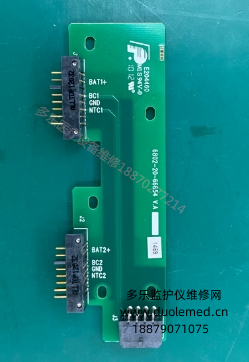

迈瑞T5监护仪电池板6802-20-66654是专为该型号监护仪设计的内置式供电部件,
安装于设备主机底部或侧面电池舱内,核心功能是储存电能并为监护仪提供稳定直流电源,
是设备摆脱外接电源束缚、实现移动监测的关键,在急诊转运、
手术室临时断电、户外急救等场景中发挥不可替代的作用。
一、结构设计与物理特性
1.适配性结构:电池板采用模块化设计,整体尺寸与迈瑞 T5 监护仪电池舱精准匹配,
厚度约 25mm,边缘设有防呆卡扣与定位凹槽,安装时只需沿电池舱导轨推入并扣合,
即可完成固定,无需额外工具,拆卸时按压舱体侧面解锁按钮即可取出,操作便捷。
板身正面清晰标注型号 “6802-20-66654” 及额定电压、容量等参数,采用耐磨激光雕刻工艺,
长期使用不易磨损,方便医护人员快速识别与参数核对。同时,板载金属触点采用镀金处理,
与电池舱内电极接触紧密,降低接触电阻,减少供电损耗。
2.内部电芯布局:电池板内部采用多节锂离子电芯串联 + 并联组合结构,电芯选用医疗级高容量圆柱电芯,
单节容量达 2200mAh,通过定制化支架固定,电芯间预留散热间隙,
避免充电或放电过程中因局部过热影响性能。电芯外部包裹阻燃绝缘材料,隔绝电芯与外部金属部件,
降低短路风险,整体结构兼顾容量与安全性。
二、供电性能与临床价值
1.续航能力:该电池板额定电压为 14.8V,额定容量为 4400mAh(等效于 65.12Wh),
在监护仪正常工作模式下(开启心电、血氧、无创血压监测,显示屏亮度调至中等),
单次满电续航时间可达 4-6 小时,满足多数临床移动场景需求。
例如,急诊医护人员转运重症患者从病房到手术室(约 30 分钟路程),
或户外急救现场对患者进行 1-2 小时生命体征监测,电池板均可稳定供电,保障监测不中断。
若开启节能模式(降低显示屏亮度、减少无创血压测量频率),
续航时间可延长至 8 小时以上,进一步提升设备移动使用灵活性。
2.充放电特性:支持快充与涓流充电双模式,搭配迈瑞专用充电器,
充电 1.5 小时可恢复 80% 电量,充满仅需 2.5 小时,满足紧急情况下快速补电需求;
当电池电量低于 20% 时,自动切换为涓流充电,避免电芯过度充电导致损伤,延长电池使用寿命。
放电过程中,电池板输出电压稳定在 13.5V-14.8V 区间,波动幅度小于 0.3V,
确保监护仪各模块(如主板、显示屏、监测模块)在稳定电压环境下工作,
不会因电压波动导致数据采集异常或设备死机。
三、安全防护与可靠性
1.多重安全保护:电池板内置智能保护电路,具备过充、过放、过流、短路、过温五大保护功能。
当充电电压超过 16.8V(过充)或放电电压低于 10.8V(过放)时,保护电路自动切断充放电回路;
若电路电流超过 5A(过流)或出现正负极短路,瞬间触发保护机制,避免电芯损坏或起火;
当电池温度超过 45℃(过温)时,保护电路启动限流模式,同时通过监护仪主机发出温度报警,
提醒医护人员及时检查。此外,电池板外壳采用阻燃 ABS 材质,符合 UL94 V-0 级阻燃标准,
即使内部出现异常,也能有效阻止火焰蔓延。
2.医疗级可靠性:电芯经过严格筛选,循环充放电次数可达 500 次以上(容量衰减至初始 80% 以下前),
长期使用仍能保持稳定性能。电池板整体通过医疗设备安全认证(符合 IEC 60601-1 标准),
经过 1000 次振动测试(频率 10-500Hz)、1 米跌落测试(跌落至硬质地面)及高低温循环测试(-20℃至 60℃),
在医院日常移动、意外碰撞等场景下,仍能保持结构完整与供电稳定,平均无故障工作时间(MTBF)超 40000 小时。
四、日常维护与更换要点
日常维护时,需定期检查电池板外观是否存在鼓包、漏液、外壳破损情况,若出现异常需立即停止使用并更换;
每次使用后及时充电,避免电池长期处于亏电状态(电量低于 10%),否则会加速电芯老化;
存放时需将电池板从设备中取出,置于阴凉干燥环境(温度 10℃-30℃,湿度 30%-60%),
每月补充一次电,防止电芯休眠。更换电池板时,需先关闭监护仪电源,打开电池舱门,
按压解锁按钮取出旧板,将新板沿导轨推入并扣合,开机后通过监护仪 “电池信息” 菜单查看电量与健康状态,
确认显示正常(如电量百分比、循环次数),方可投入使用;若更换后出现 “电池未识别” 报警,
需检查电池触点是否氧化,用干燥棉签擦拭触点后重新安装。
以上是该产品的介绍,如有购买需要,欢迎扫描下方二维码添加微信进行询价。
