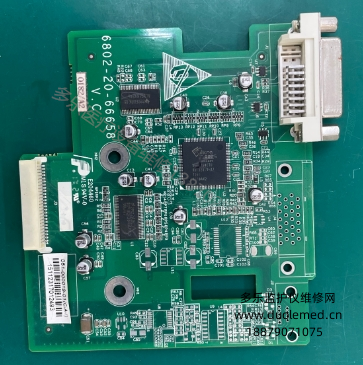

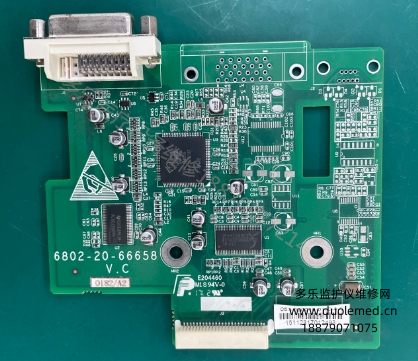

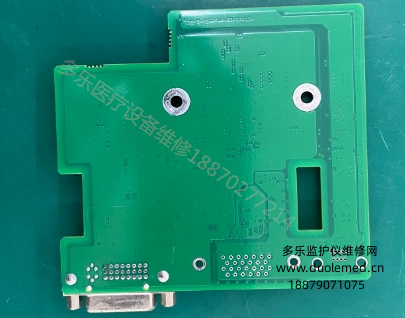

迈瑞T5监护仪VGA接口板051-000019-01 报价

迈瑞T5监护仪VGA接口板051-000019-01是专为迈瑞T5监护仪设计的视频信号输出部件，

安装于设备内部，核心功能是将监护仪主机处理后的生命体征数据、波形图像等视频信号，

通过 VGA 接口传输至外部显示设备（如显示器、投影仪），

是临床场景中实现监测信息多屏共享、辅助诊疗决策的重要组件。

一、结构设计与物理特性

1.精准适配结构：该接口板采用医疗级定制 PCB 板，板身尺寸经过精密测算，

与迈瑞 T5 监护仪内部安装腔体完美契合，厚度约 1.6mm，边缘预留 3 个标准化安装孔，

通过绝缘螺丝与设备金属框架固定，安装后无晃动位移，可抵御设备移动或日常使用中的轻微振动。

板身清晰标注型号 “051-000019-01”，标识采用耐高温丝印工艺，长期暴露在设备内部散热环境中不易褪色，

方便维修人员快速识别与型号核对。同时，板载元件遵循 “信号独立” 布局原则，

将 VGA 信号处理电路与电源电路分区布置，减少电磁干扰，保障视频信号传输稳定。

2.接口与连接配置：板载两类核心接口，一是标准 VGA 输出接口（15 针 D-Sub 接口），

通过设备外壳预留开孔延伸至外部，方便连接外部显示设备的 VGA 线缆，接口外壳采用金属材质，

具备屏蔽干扰作用；二是内部连接接口，包括与监护仪主板的数据传输接口和与电源模块的供电接口，

接口针脚采用镀金工艺，接触电阻小于 5mΩ，有效降低信号传输损耗，确保视频信号与电力供应稳定。

此外，板载 VGA 信号调理芯片，可对主板输出的原始视频信号进行放大、降噪处理，提升外部显示设备的画面质量。

二、核心功能与临床价值

1.视频信号同步输出：作为监护仪的 “视频中转站”，

该接口板可实时接收主板传输的监测画面信号（含心电、血氧、血压等参数数值及波形、患者基本信息等），

经板载信号处理芯片优化后，通过 VGA 接口同步传输至外部显示设备。例如，在手术室场景中，

医护人员可将监护仪画面连接至手术室内的大屏幕显示器，让手术团队全员实时查看患者生命体征变化，

无需频繁靠近监护仪，为手术操作预留更多空间；在教学或病例讨论场景中，可连接投影仪将监测数据投射至幕布，

方便医护人员共同分析病情，提升教学或研讨效率。

2.显示参数适配调节：接口板支持与监护仪主机联动调节显示参数，

医护人员可通过监护仪触摸屏设置外部显示设备的分辨率（支持 800×600、1024×768 等常用分辨率）、

画面刷新率（默认 60Hz），确保外部显示的画面清晰无闪烁。同时，

支持 “全屏显示”“参数优先”“波形优先” 等多种显示模式切换，可根据临床需求选择重点展示内容，

例如在重症监护场景中，选择 “波形优先” 模式，让外部显示器放大显示心电、呼吸波形，便于医护人员捕捉细微的波形变化。

三、性能表现与可靠性

1.视频传输性能：接口板支持最大 1600×1200 分辨率输出，满足多数临床外部显示设备的适配需求，

传输延迟低于 80ms，确保外部显示画面与监护仪本机屏幕无明显时差，避免因画面延迟影响病情判断。

同时，具备抗干扰能力，在医院复杂电磁环境（如高频电刀、呼吸机等设备工作时）中，

仍能保持视频信号稳定，画面无雪花、横纹等干扰现象，保障监测信息的清晰呈现。

2.医疗级可靠性：接口板采用全医疗级电子元件，电容选用耐温范围 - 40℃至 105℃的工业级电解电容，

电阻采用精度 ±1% 的金属膜电阻，所有元件均通过 ISO 13485 医疗设备质量管理体系认证。

经过严格的可靠性测试，包括 1000 小时高温老化测试（85℃）、500 小时低温测试（-40℃）、

1000 次振动测试（10-500Hz），以及电磁兼容测试（符合 IEC 60601-1-2 标准），

平均无故障工作时间（MTBF）超 60000 小时，可在医院急诊室、ICU、手术室等不同温度、湿度环境下稳定运行。

四、日常维护与更换要点

日常维护时，需定期检查 VGA 接口是否存在松动、针脚弯曲或氧化情况，

若外部显示画面出现模糊、闪屏，优先检查接口连接是否牢固；清洁接口时，需先切断设备电源，

用干燥无尘布擦拭接口表面灰尘，若针脚氧化，可使用专用清洁剂轻轻擦拭，禁止用硬物刮蹭针脚。

更换接口板时，需严格遵循维修流程：先拆卸监护仪主机外壳，

拔下板上所有内部连接线（建议拍照记录接线位置），拆卸固定螺丝后取出旧板；安装新板时，

确保内部接口完全对接（针脚无错位），螺丝紧固力度适中（扭矩 0.8-1.0N・m）；

更换后需连接外部显示设备测试，确认画面同步、参数显示正常，方可投入临床使用。

以上是该产品的介绍，如有购买需要，欢迎扫描下方二维码添加微信进行询价。
