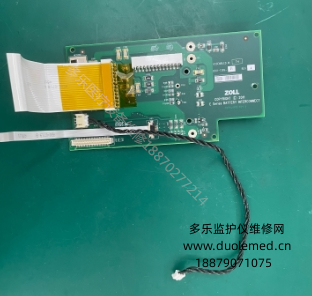

卓尔(ZOLL)E系列除颤仪电池互联板9301-1389 报价

卓尔 (ZOLL) E系列除颤仪电池互联板9301-1389，是设备电池系统与主机供电回路间的 “桥梁部件”，

承担着电能传输、信号交互、状态监测三大核心功能，直接决定内置锂电池与主机的协同运行效率，

是保障除颤仪在电池模式下稳定输出能量的关键硬件。该互联板采用定制化PCB电路设计，

适配 E 系列除颤仪紧凑机身布局，整体尺寸与电池仓精准匹配，通过卡扣式安装结构实现快速拆装，

外壳覆盖绝缘防护涂层，可耐受急救场景中的轻微振动与环境温度波动（工作温度范围 5℃-40℃），符合医用电气设备安全标准。

在功能实现上，该互联板核心价值体现在 “双向交互”：一方面，

它能将锂电池的 14.4V 直流电能稳定传输至主机供电模块，同时通过内置分压电路将电压信号反馈至设备主控系统，

实时更新电池电量显示；另一方面，可接收主机发出的充放电控制指令，当外接电源接入时，

引导充电电流优先为锂电池补能，待电池充满（电量≥95%）后自动切换为 “主机直供模式”，避免电池过充损伤。

此外，互联板还集成电池身份识别功能，通过专用引脚读取电池芯片内的型号、循环寿命等信息，

若接入非原厂适配电池，会立即触发设备报错机制，防止因电池参数不兼容引发供电故障。

安全设计是该部件的核心亮点。互联板内置多重防护电路：

过流保护可在放电电流超过额定值（典型值 10A）时快速切断回路，避免电路过载烧毁；

反接保护能防止电池正负极接反导致的元件损坏；静电防护模块则通过接地引脚释放静电电荷，保障电路元件稳定性。

同时，其PCB板采用阻燃基材，关键焊点覆盖抗氧化镀层，有效提升长期使用中的可靠性，降低接触不良风险。

日常维护需聚焦三方面：一是定期检查互联板与电池、主机的连接端子，若发现金属触点氧化、锈蚀，

需用无水酒精棉片轻轻擦拭，恢复导电性能；二是拆装时需避免用力拉扯连接线束，

防止引脚断裂或焊点脱落；三是若设备出现 “电池未识别”“电量显示异常” 等故障，

需优先排查互联板是否存在松动或损坏，更换时必须使用原厂9301-1389型号，严禁混用其他型号导致电路适配问题。

作为卓尔 E 系列除颤仪电池系统的 “核心枢纽”，该互联板以精准的信号交互与可靠的防护设计，为设备急救性能提供了关键保障。

以上是该产品的介绍，如有购买需要，欢迎扫描下方二维码添加微信进行询价。
